Estudio de Corto Circuito y Coordinación de Protecciones
|
|
|
|
|
|
|
Objetivo |
|
|
|
|
|
Prevenir lesiones al personal, minimizar daños a los componentes del sistema, limitar la extensión y duración de la interrupción del servicio eléctrico. |
|
|
|
|
|
|
 | ¿Que es el Corto Circuito?
Evento no deseado que puede presentarse en cualquier instalación eléctrica debido a errores humanos o fallas de aislamiento de los equipos. El corto circuito se presenta al existir el contacto de dos o mas conductores en presencia de una baja impedancia; lo cual da como resultado el flujo de altas corrientes y energía eléctrica que se manifiestan en forma de calor y esfuerzos magnéticos
|
 | Estudio de Corto Circuito:

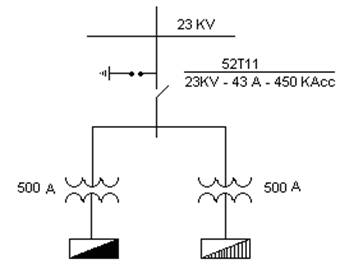

Es la obtención de los niveles de corriente de corto circuito disponibles en cada una de las secciones de la instalación eléctrica (acometida, subestación, tableros de distribución), esto con el fin de evaluar que los dispositivos de protección (fusibles, interruptores termomagnéticos, etc.) sean capaces de interrumpir dichas corrientes (capacidad interruptiva adecuada); ya que un dispositivo con capacidad interruptiva menor a la necesaria, en presencia de un corto circuito, puede resultar en una explosión del mismo al no ser capaz de resistir las altas corrientes y temperaturas generadas.
|
 | Coordinación de Protecciones
Es la sistemática aplicación de las características de operación por sobre corriente y corto circuito de los dispositivos de protección del sistema eléctrico que deberán remover la mínima cantidad de equipos del servicio, con lo cual se minimizan los daños al personal debido a los efectos de las fallas, los daños a los equipos y los costos debido a la interrupción del servicio.
El objetivo de la coordinación de protecciones es determinar de forma gráfica las características y ajustes de los dispositivos de sobre corriente que aseguren el mínimo de cargas interrumpidas cuando un dispositivo de protección aísle una falla, garantizando que dicha falla sea aislada tan rápido como sea posible.
|
|
|
Normas Aplicables:
|
|
|
|
|
|
|
ANSI/IEEE/IEC/NOM 001 |
|
|
|
|
|
La Norma oficial mexicana vigente NOM 001 sede 2005, en su capitulo 1 (disposiciones generales) establece: |
|
|
Articulo 110-9 Corriente de Interrupción “Los equipos diseñados para interrumpir el paso de la corriente eléctrica en casos de falla, deben tener un rango de operación suficiente para que a la tensión eléctrica nominal interrumpan la corriente disponible en las terminales de línea del equipo”
Articulo 110-10 Impedancia y Características del Circuito “Los dispositivos de protección contra sobrecorriente , la impedancia total, las corrientes de interrupción de los componentes y otras características del circuito que haya que proteger, se deben de elegir y coordinar de modo que permitan que los dispositivos para protección del circuito contra fallas opere sin causar daños a los componentes del circuito... |
|
|
|
|
|
|
